Apa 4-inti Armored Aluminium Kabel Power Grids

Ringkesan: Ing ekspansi sarana industri, jaringan koleksi tanduran solar, lan jaringan distribusi bangunan komersial, ngimbangi daya tahan langsung-kuburan kanthi anggaran pengadaan sing ketat minangka prioritas teknik utama. Kabel daya aluminium lapis baja 4-inti (seri YJLV22 / 0.6 / 1kV) dadi solusi transmisi linuwih kanggo jaringan sekunder voltase rendah. Artikel teknis iki nganalisa desain multi-lapisan, mekanika waja pita baja dobel, lan keuntungan biaya sing ndadekake kabel daya aluminium 4-inti dadi pilihan utama kanggo tender infrastruktur internasional.

Daftar Isi

Pambuka

Arsitektur Struktur Kabel Aluminium Lapis Baja 4-Inti

Dobel Steel Tape Armor: Ngawasi Langsung-Burial Utility Runs

4-Desain Inti: Streamlining Tiga-Phase Low-Voltage Power

Kaluwihan Biaya Konduktor Aluminium Terdampar

Skenario Aplikasi Utama ing Grid Daya Daerah

Kustomisasi Pabrik-Langsung lan Keamanan Sumber

Pambuka

Garis distribusi daya voltase kurang ing lemah kena tekanan fisik sing abot. Parit ing lemah mbukak kabel non-lapis baja kanggo gerakan lemah, pasukan pemadatan, pinggiran watu sing cetha, lan potensial intrusi tikus. Kajaba iku, nemtokake konduktor tembaga ing rentang distribusi sing dawa bakal nambah biaya bahan mentah lan biaya barang.

Kanggo ngatasi alangan instalasi kasebut, Kabel Taitong ngasilake kabel listrik aluminium lapis baja 0.6/1kV premium 4-inti. Kanthi masangake konduktor aluminium terdampar kanthi konduktivitas dhuwur kanthi waja pita baja dobel sing kuat, kabel kita nyedhiyakake kekuatan mekanik sing bisa dipercaya lan pangiriman daya sing terus-terusan kanggo kontraktor utilitas global.

Arsitektur Struktur Kabel Aluminium Lapis Baja 4-Inti

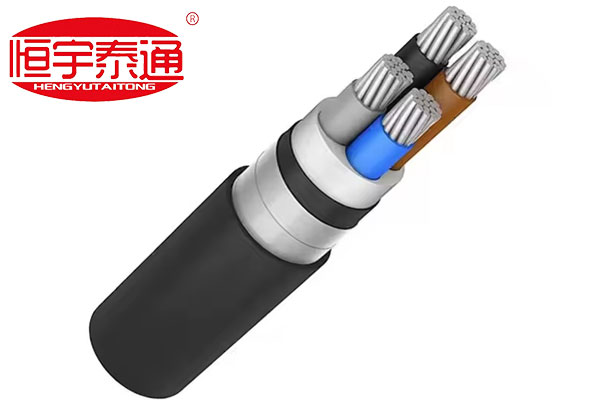

Deleng rinci babagan kabel daya aluminium lapis baja 4-inti nggambarake rekayasa lapisan sing dibangun kanggo kahanan lemah sing angel:

Konduktor Aluminium Compacted Stranded: Diwangun saka kabel aluminium listrik kanthi kemurnian dhuwur sing terdampar kanthi kenceng kanggo diameter kabel sing luwih murah nalika njamin konduktivitas listrik sing paling optimal.

Isolasi XLPE/PVC Kode Warna:Insulasi fase kode warna (contone, Coklat, Biru, Ireng, Abu-abu) ngidini identifikasi fase akurat lan sambungan terminal sing disederhanakake sajrone instalasi situs.

Kasur Inner Extruded:Lapisan bantalan protèktif njero sing alus dibungkus ing bundel inti sing dipasang kanggo nyegah karusakan gesekan waja.

Armor Pita Baja Ganda (DSTA):Kaset waja baja heliks sing tumpang tindih dibungkus kanthi aman ing sprei njero, nyerep pengaruh eksternal sing abot lan tekanan radial.

Sarung njaba sing tahan cuaca:Heavy-tugas, UV-stabil PVC utawa PE jaket njaba nolak Kelembapan lemah, asam karat, lan lumahing abrasion.

Dobel Steel Tape Armor: Ngawasi Langsung-Burial Utility Runs

Napa konsultan proyek lan kontraktor EPC nemtokake waja pita baja ganda (DSTA) kanggo instalasi kabel lemah?

1. Kompatibilitas Langsung-Kuburan:Kabel lapis baja ngilangake kebutuhan kanggo pipa PVC njaba utawa pipa beton sing larang, ngidini instalasi langsung menyang trenches bumi sing mbukak lan nyuda biaya konstruksi sipil.

2. Extreme Tresna lan Impact Resistance:Pemukiman lemah lan kendaraan abot sing liwat nduwur sirah ngetrapake gaya vertikal sing terus-terusan. Bungkus pita baja kaping pindho nglindhungi konduktor internal saka deformasi lan tusukan fisik.

3. Pertahanan Hama Subterranean:Rodents lan burrowing omo asring nyakot liwat polimer njaba alus. Lapisan tape baja nggawe alangi fisik sing ora bisa ditembus sing ngluwihi umur layanan garis ngluwihi 30 taun.

4-Desain Inti: Streamlining Tiga-Phase Low-Voltage Power

Konfigurasi 4-inti dirancang khusus kanggo jaringan distribusi papat-kawat telung fase (3 Ph + N):

Distribusi fase seimbang:Nampung konduktor telung fase bebarengan karo konduktor netral ukuran lengkap ing bundle kabel siji.

Tata letak sing disederhanakake:Nyuda kabel laying pegawe lan kabel tray syarat papan dibandhingake nganggo sawetara kabel siji-inti.

Kaluwihan Biaya Konduktor Aluminium Terdampar

Rega bahan mentah nduwe pengaruh signifikan marang kelangsungan infrastruktur. Nggunakake konduktor aluminium terdampar tinimbang tembaga ngasilake keuntungan ekonomi sing jelas:

Penghematan Modal:Aluminium menehi daya mbeta daya banget ing bagian sekedhik saka biaya materi tembaga kang, mbisakake kontraktor kanggo babagan budget project liwat jarak distribusi maneh.

Ngurangi Bobot Transportasi lan Penanganan:Properti entheng aluminium nyederhanakake penarikan tray kabel, nyuda jam tenaga kerja instalasi, lan ngoptimalake muatan kargo kanggo pengiriman ing luar negeri.

Skenario Aplikasi Utama ing Grid Daya Daerah

Thanks kanggo kekiatan struktural lan efisiensi biaya sing dhuwur, garis aluminium lapis baja 4-inti Kabel Taitong akeh ditampilake ing tender global:

Jaringan Koleksi Tata Surya lan Angin:Ngangkut daya AC voltase sithik saka trafo step-up menyang hub distribusi utama ing lapangan surya sing akeh.

Kompleks Industri lan Komersial:Nuntun feeder utama lemah sing nyambungake trafo sarana utama menyang panel distribusi pabrik.

Tender Ekstensi Grid Suburban:Ngganti garis nduwur sirah sing rapuh karo jaringan lapis baja sing dikubur kanggo nyegah pemadaman listrik sing ana gandhengane karo cuaca ing zona omah sing akeh.

Kustomisasi Pabrik-Langsung lan Keamanan Sumber

Tender sarana ninggalake kamar nol kanggo kekosongan insulasi, varian konduktor, utawa kesenjangan waja. Kontrak pengadaan global mbutuhake ketaatan sing ketat kanggo paramèter sing diakoni, kalebu IEC 60502-1 lan BS 5467.

IngKabel Taitong, kita ndhukung eksekusi proyek sampeyan liwat model produksi 100% langsung saka pabrik. Kita ora push pra-digawe, item reresik gudang tuwa. Nanging, kita nggawe adat saben kumpulan kabel aluminium lapis baja 4-inti kanggo nyelarasake langsung karo tagihan jumlah sing tepat (BOQ) proyek sampeyan - kalibrasi konduktor salib-bagean (16 mm2 nganti 500 mm2), kekandelan insulasi, paramèter waja, lan bahan sarung njaba kanggo nyukupi standar jaringan nasional lokal.

Hubungi divisi teknik kabel listrik dina iki kanggo njaluklaporan tes jinis sing wis diverifikasi, gambar dimensi khusus, utawa kutipan rega langsung saka pabrik kanggo tender daya sing bakal teka!
